[review] installation switch mosfet

Message  phoenix le Lun 14 Juil - 21:20

d’abord commençons part parlé du mosfet:

qu'es qu'un mosfet ???

un mosfet est un composant électronique qui est un type de transistor.

et dans l'airsoft a quoi sa sert ???

le mosfet sert essentiellement a réduire les arcs électrique au niveau du trigger qui se traduit donc part l'augmentation de durée de vie de celui çi.

il sert aussi a évité les surchauffe sur l’ensemble du câblage de la réplique et dans certain cas (cela dépend du mosfet) a programmé les tirs burst 3.4.5 bbs enfin c'est vous que sa regarde après  What a Face What a Face

bon maintenant passons au chose sérieuse. (j'ai pas prise de photo pendant l’opération donc dessolé je vais essayé d'illustré)

pour ma part il s'agit du montage d'un switch mosfet de chez G&P qui finira dans mon M16A4 G&P

donc voici la bête:



donc tout d’abord il faut démonté la réplique et accédé a la gearbox je passe cet partie

une fois la gearbox sous la main on la démonte en faisant attention au ressort.... quand le guide ressort part sa peut faire mal

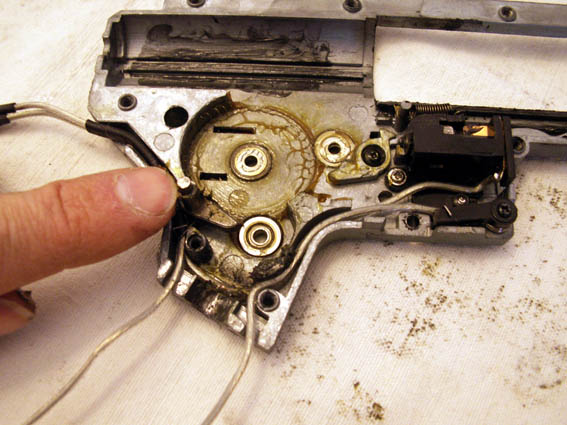

une fois la gearbox ouverte nous avons ça sous les yeux:


donc maintenant il faut enlevé le switch et le trigger

le trigger tient avec un ressort et ne s’enlève qu'une fois le switch déboîté
le switch tient avec une petite vis qui se situe juste en dessous du trigger (vis que l'on vois au dessus des fils de câblage)


une fois enlevé on installe le switch mosfet (pas de photo)
ATTENTION LE TRIGGER EST PEUT ETRE TROP COURT (se fut mon problème pensez a regardé la longueur du contact part rapport a l'ancien)

maintenant il va vous falloir un dremel ou quelques chose du même genre
en effet il va vous falloir agrandir le passage du câblage car maintenant 3 fils passe part la dont 1 soudé sur l'autre
il va vous falloir agrandir cet zone pour que ça passe (flèche rouge)


une fois cela effectué vous n'avez plus qu'a amené les câble a destination on ne peut pas se trompé
maintenant on refait tout en sens inverse. et c'est fini

une fois la réplique remonté la première chose qui frappe c'est la réactivité j'ai utilisé une 7.4v lipo 1000mAh est la cadence est excellente pour un appuie en rafale de 1 seconde c'est environs 5 6 billes qui parte. (réplique d'origine avec canon de précision)

la replique est maintenant protegé contre les surtension et le trigger prendra moins d'arc électrique.... 2 batterie 7.4v 2000mAh et 1 11.1V 2000mAh arrive pour la bete


Dernière édition par phoenix le Lun 14 Juil - 21:43, édité 1 fois

_________________
avatar
phoenix
Trésorier de la TAG
Trésorier de la TAG

Messages : 1044
Date d'inscription : 01/06/2014
Age : 31
Localisation : eyguieres

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  Xelor le Lun 14 Juil - 21:40

Vois pas la photo :'(

_________________

>>>La physique Quantique<<<
avatar
Xelor
Raleur de la TAG
Raleur de la TAG

Messages : 2834
Date d'inscription : 15/08/2012
Age : 39
Localisation : Lamanon

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  phoenix le Lun 14 Juil - 21:45

j'ai envoyé sans faire exprès j'avais pas encore mise les photos d'illustration  What a Face

tu devrai voir maintenant
avatar
phoenix
Trésorier de la TAG
Trésorier de la TAG

Messages : 1044
Date d'inscription : 01/06/2014
Age : 31
Localisation : eyguieres

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  Samy (Egg Shen) le Mar 15 Juil - 0:12

Je crois que je vais te laisser ma réplique pour me monter le miens Wink
avatar
Samy (Egg Shen)
Président de la TAG
Président de la TAG

Messages : 2396
Date d'inscription : 15/08/2012
Age : 34
Localisation : SENAS

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  phoenix le Mar 15 Juil - 17:02

C'est un quoi que tu as ?
avatar
phoenix
Trésorier de la TAG
Trésorier de la TAG

Messages : 1044
Date d'inscription : 01/06/2014
Age : 31
Localisation : eyguieres

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  Xelor le Mar 15 Juil - 17:12

M4 AIM TOP et cablage à l'avant. Je reponds pour lui je l'ai dans les pattes déjà ^^ mais belle réplique

http://tagcompany.lebonforum.com/t570-review-m4-ras-aimtop

_________________

>>>La physique Quantique<<<
avatar
Xelor
Raleur de la TAG
Raleur de la TAG

Messages : 2834
Date d'inscription : 15/08/2012
Age : 39
Localisation : Lamanon

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  phoenix le Mar 15 Juil - 17:31

Je pensé au mosfet ^^ mais déjà il a pas intérêt à être gros le mosfet ris=moins de place
avatar
phoenix
Trésorier de la TAG
Trésorier de la TAG

Messages : 1044
Date d'inscription : 01/06/2014
Age : 31
Localisation : eyguieres

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  Xelor le Mar 15 Juil - 20:54

Il en a justement un mini il m'a dit plus petit que le tien.

_________________

>>>La physique Quantique<<<
avatar
Xelor
Raleur de la TAG
Raleur de la TAG

Messages : 2834
Date d'inscription : 15/08/2012
Age : 39
Localisation : Lamanon

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  Samy (Egg Shen) le Mar 15 Juil - 21:39

Oui j'ai un picossr le plus petit que j'ai trouvé
avatar
Samy (Egg Shen)
Président de la TAG
Président de la TAG

Messages : 2396
Date d'inscription : 15/08/2012
Age : 34
Localisation : SENAS

Revenir en haut Aller en bas

Re: [review] installation switch mosfet

Message  phoenix le Mar 15 Juil - 23:20

Ta une photo de la bête ?
